В честь Международного дня инженерии педагоги Московского дворца пионеров рассказали, как сделать гоночный трактор из подручных материалов.

С помощью картона, резинки и клея можно смастерить самодвижущуюся (самобеглую) тележку. Эта заводная механическая игрушка очень нравится детям. Она быстро движется, и если создать несколько таких тележек, то можно будет устраивать соревновательные заезды.

В качестве двигателя в нашей игрушке будет использоваться резиномотор. Он состоит их резинового жгута, один конец которого закреплен на корпусе неподвижно, а другой можно закручивать.

Игрушка выполняется по схеме «Колесо-мотор» – то есть мотор и колесо будут у нас как одно целое. Когда мы закрутим резиновый жгут и отпустим его, колесо завращается и наш трактор начнет двигаться.

Для работы нам потребуются:

• линейка;
• шило;
• бокорезы;
• карандаш;
• клей-карандаш;
• ножницы;
• стек для пластилина;
• тонкая проволока;

• рулон скотча (правильной круглой формы и с внутренним диаметром около 9 см);
• банковская резинка;
• белый или цветной полукартон размером 10 х 21 см;
• листок бумаги размером 10 х 10 см;
• кусочек сухого мыла;
• упаковочный мелованный или глянцевый гофрокартон размером около 10 х 30 см;
• бамбуковая шпажка.

Приступаем к изготовлению:

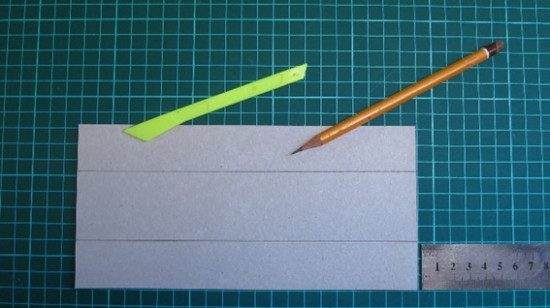

1. Берем лист полукартона 10 х 21 см и вдоль длинных сторон, отступив на ширину линейки, проводим две линии. Фиксируем их стеком.

2. Перегибаем лист полукартона пополам, перегиб фиксируем линейкой.

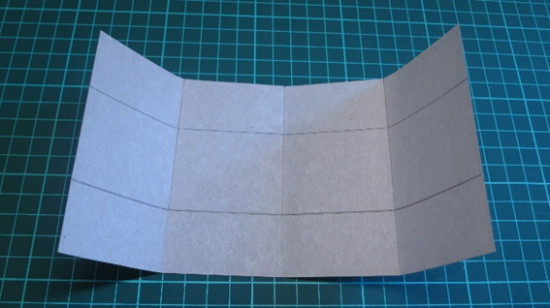

3. Каждую половину перегибаем еще раз пополам, перегибы фиксируем линейкой. В результате у нас получается полоска картона, разделенная на четыре части.

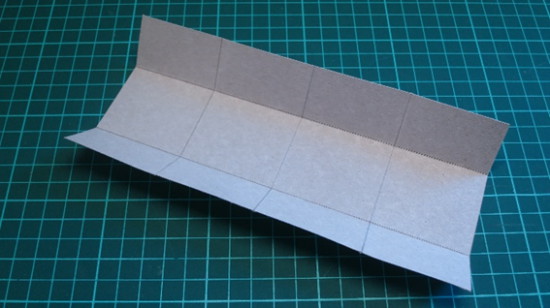

4. Лист картона расправляем и перегибаем по длинным линиям.

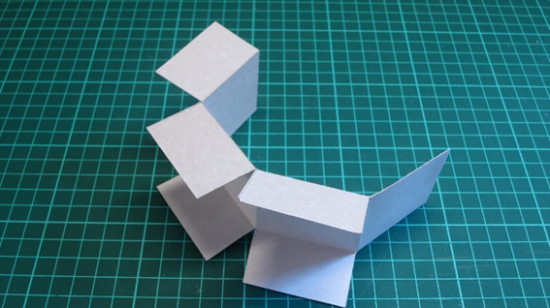

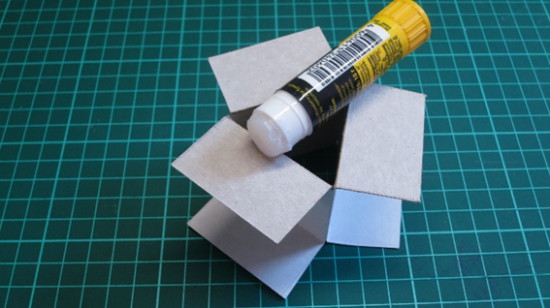

5. Делаем надрезы как на рисунке (от края до линии перегиба). С одного края отогнутые детали отрезаем.

6. Отгибаем «ушки» на внешнюю сторону. Получается заготовка барабана.

7. Наносим клей на узкую часть заготовки.

8. Склеиваем трехгранную призму с «ушками». Склеиваемые поверхности плотно прижимаем друг к другу, проглаживая узким концом линейки на твердой поверхности.

9. Используя ролик скотча как шаблон, вычерчиваем окружности на гофрокартоне и листке бумаги. Лучше чертить по внутренней стороне ролика.

10. Вырезаем круги. От гофрокартона сначала отрезаем лишнее прямыми резами и только потом – выкружными.

11. Получаем две «щеки» барабана и бумажный круг.

12. Аккуратно складываем бумажный круг пополам и еще раз пополам. Следим за точностью совпадения «край-край» и «перегиб-перегиб». В итоге у нас получаются два перегиба, пересекающиеся ровно в центре круга.

13. Накладываем бумажный круг на картонный, внимательно следим за совпадением краев и делаем отверстие в точке пересечений. То же повторяем со вторым картонным кругом.

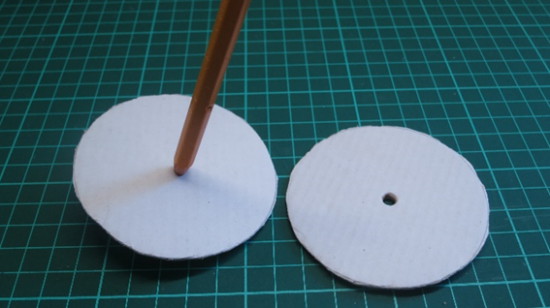

14. Вставляем в получившиеся отверстия карандаш и, вращая его с небольшим нажимом, расширяя отверстия до диаметра 6–8 мм.

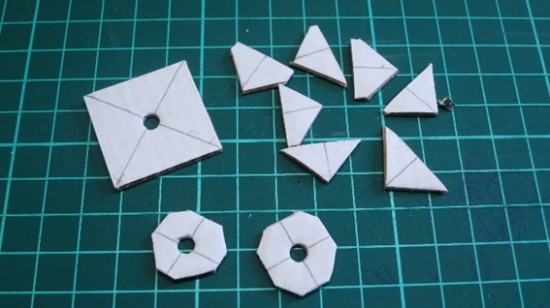

15. Из гофрокартона вырезаем 3 квадрата со сторонами 3 см.

16. Соединяем линиями противоположные углы, находим центры.

17. По центру прокалываем шилом отверстия и расширяем их карандашом до диаметра около 6 мм.

18. Когда отверстия сделаны, у двух квадратов срезаем углы. Должны получиться восьмиугольники с габаритными размерами 2 х 2 см.

19. Отрезанные уголки не выбрасываем.

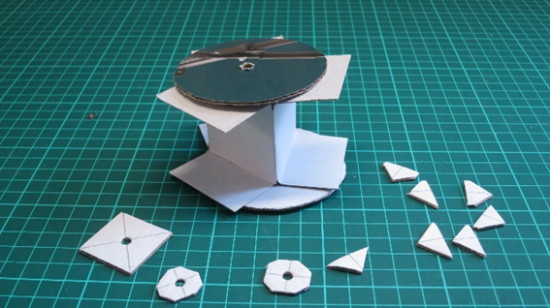

20. Все детали для сборки барабана готовы!

21. Наносим клей на «ушки» барабана.

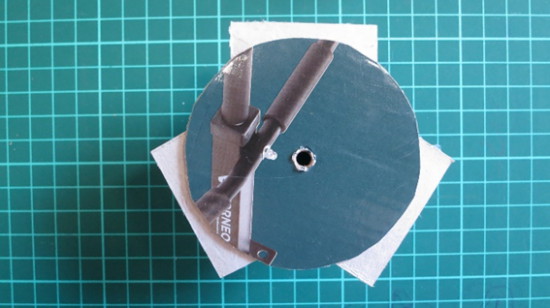

22. Накладываем и центруем картонный диск, добиваемся равномерных отступов и прижимаем «ушки» к «щеке».

23. То же повторяем со вторым диском. Склеиваемые поверхности проглаживаем узкой стороной линейки.

24. Выступающие части «ушек» обрезаем до размера «щеки».

25. Картонный квадратик и восьмиугольники тщательно натираем сухим мылом с двух сторон.

26. От бамбуковой шпажки отрезаем часть, по размеру несколько меньшую чем диаметр «щеки».

27. Все детали готовы. Начинаем сборку резиномотора.

28. Проволоку сгибаем пополам это шпилька-вдеватель.

29. Резиновое кольцо складываем вдвое и вставляем в шпильку.

30. Готовим короткую палочку.

31. Пропускаем шпильку-вдеватель через оба боковых отверстия и втягиваем резинку.

32. Поперечной палочкой фиксируем резинку от проскакивания.

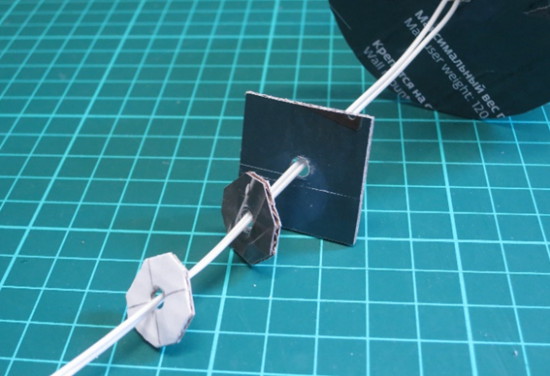

33. На свободный конец шпильки-вдевателя последовательно нанизываем квадратик и восьмиугольники. Важно, чтобы эти детали соприкасались между собой глянцевыми поверхностями.

34. Вытягиваем резиновый жгут из барабана, картонные детали смещаем к «щеке».

35. В резиновое кольцо вставляем бамбуковую палочку.

36. Шпильку-продеватель вынимаем.

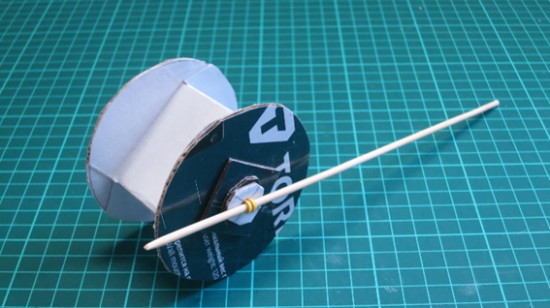

37. Фиксируем малую палочку от проворачивания. Склеиваем картонные треугольники по 2–3 штуки и приклеиваем их как показано на рисунке.

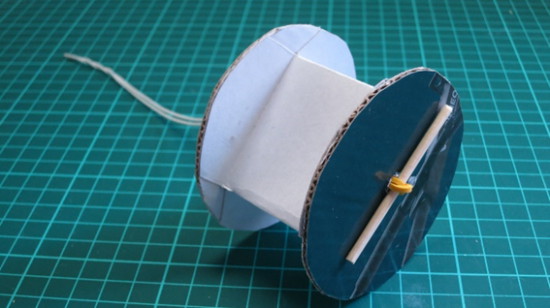

38. Наш трактор готов! Осталось только дать клею просохнуть – и вперед!

Как заводить

Возьмите барабан в левую руку, а правой крутите длинную палочку как стрелку на часах. Сделайте 15–20 оборотов.

Удерживая барабан от вращения, поставьте трактор на пол и отпустите. Колесо начнет быстро вращаться, и трактор помчится вперед.

Совет

Такой трактор лучше всего ездит по ковролину или другой нескользкой поверхности.

Если закручивать слишком сильно, трактор может ехать хуже из-за сильного сжатия, а резинка может лопнуть.

Не ограничивайтесь одним экземпляром. Сделайте несколько штук и устраивайте соревнования.

Удачи!
